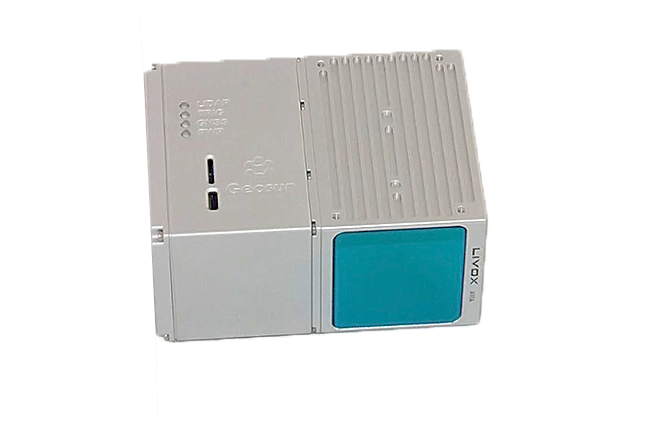

GS-100M UAV LiDAR Scanning System
Gairhawk GS-100M to kompaktowy system ULS LiDAR, stanowiący integrację:
- skanera laserowego nowej generacji (Livox),
- precyzyjnego systemu pozycjonowania satelitarnego (GNSS) oraz bezwładnościowego (IMU),
- kamery cyfrowej (opcjonalnie) oraz
- pamięci do przechowywania pozyskiwania danych.
System GS-100M pozyskuje chmury punktów ULS 3D z wysoką precyzją, wraz z wysokorozdzielczymi obrazami cyfrowymi RGB, służącymi do “kolorowania” chmury punktów ULS.
Kluczowe zalety
- wysoka wydajność,
- precyzja i dokładność klasy pomiarowej,
- potrójne echo, pozwalające na lepszą interpretację struktury pionowej roślinności,
- możliwość monitorowania pozyskiwanych danych w czasie rzeczywistym,
- stabilność systemu i jednorodność pozyskiwanych danych (IMU, RGB i chmura punktów ULS),
- nieskomplikowana obsługa (start i lądowanie przy użyciu jednego przycisku),
- generowanie gęstej chmury punktów ULS,
- w pełni autonomiczny system,
- szybki i nieskomplikowany montaż na BSP (dedykowane adaptery).
Wysokość lotu [m] | Precyzja [cm] | Powierzchnia pojedynczego nalotu [ha] |
---|---|---|
50 | ≤ 5 cm | 88 |
70 | ≤ 7 cm | 128 |
110 | ≤ 13 cm | 192 |
Wybrane cechy systemu

Kamera cyfrowa (opcjonalnie): Sony a6000

Platforma BSP: DJI M210, DJI M300, DJI M600 Pro i.in.

Zasięg skanowania [m]: 0,3 ÷ 450
Skaner: Livox Avia
Waga: < 750 g
Długość fali: 905 nm
Precyzja*: 12 cm
Dokładność**: ≤ 5 cm
Kąt pola widzenia skanera: 70 °
Ilość punktów na sekundę: 720 tys.
Maks. liczba rejestrowanych odbić (ech): 3
Rozwiązanie GNSS-Inertial: AGS 301 (Aceinna)
* Precyzja to stopień zgodności między wynikami uzyskanymi w określonych warunkach z wielokrotnych pomiarów tej samej wielkości.
** Dokładność to stopień zgodności mierzonej pozycji z jej rzeczywistą (prawdziwą) wartością.
Proponowane zastosowania systemu skanowania dalekiego zasięgu GS-100M
System ma bardzo szerokie zastosowanie w procesie pozyskiwania precyzyjnych informacji przestrzennych typu 3-D w dziedzinach:
- geodezji – generowanie modeli wysokościowych,
- energetyce – np. inspekcja linii energetycznych,
- budownictwie – pomiar mas ziemnych, pomiar postępów inwestycji,
- leśnictwie – wysokości drzewostanów, bonitacja,
- rolnictwie – monitoring dynamiki wzrostu upraw,
- planowaniu przestrzennym – np. monitoring budynków,
- geologii – np. modelowanie NMT (geomorfometria), monitoring osuwisk,
- górnictwie – np. odkrywkowym,
- hydrologii – np. monitoring wałów przeciwpowodziowych.
